如何使用GX Developer

gx developer 是一款常用于三菱 plc 编程的软件，掌握其使用方法对于电气自动化工程师至关重要。

软件安装与启动

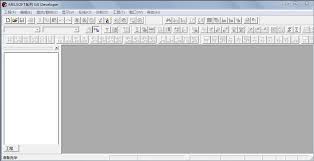

首先，确保计算机满足软件运行要求，然后插入安装光盘或从官方网站下载安装包，按照提示完成安装。安装完成后，在桌面上找到 gx developer 图标，双击即可启动软件。

创建新项目

启动软件后，点击“工程”菜单，选择“创建新工程”。在弹出的对话框中，选择 plc 的类型、系列以及 cpu 型号等信息，点击“确定”即可创建一个新项目。

梯形图编程

1. 打开梯形图编辑界面：在项目窗口中，双击“程序”，进入梯形图编辑界面。

2. 添加指令：从菜单栏的“梯形图写入”中选择所需的指令，如常开触点、常闭触点、线圈等，将其拖放到梯形图编辑区域。

3. 连接线路：通过拖动鼠标，将各个指令的触点和线圈连接起来，形成逻辑控制线路。

4. 注释添加：为了便于理解程序，可在指令旁添加注释。选中指令，点击鼠标右键，选择“属性”，在弹出的对话框中添加注释内容。

程序调试

1. 编译程序：点击“变换”菜单中的“变换”选项，对编写好的程序进行编译。如果程序存在语法错误，会在输出窗口中显示错误信息，根据提示修改程序。

2. 模拟运行：编译无误后，点击“调试”菜单中的“梯形图逻辑测试启动”，进入模拟运行界面。在这里，可以通过设置输入信号的状态，观察程序的运行结果和输出信号的变化，对程序进行调试和优化。

程序保存与传输

1. 保存程序：完成编程和调试后，点击“工程”菜单中的“保存工程”，将程序保存到指定的路径。

2. 传输程序：将计算机与 plc 连接好，点击“在线”菜单中的“传输设置”，设置好传输参数。然后点击“在线”菜单中的“从 plc 读取程序”或“向 plc 写入程序”，实现程序在计算机与 plc 之间的传输。

通过以上步骤，就能熟练使用 gx developer 进行三菱 plc 的编程、调试等工作，为电气控制系统的开发提供有力支持。
