三菱PLC编程软件(GX Developer)如何进行编程

三菱plc编程软件(gx developer)编程及运行指南

三菱plc编程软件(gx developer)是一款功能强大且广泛应用的编程工具。掌握其编程及运行方法，能让工程师高效地实现自动化控制任务。

软件安装与设置

首先，确保计算机满足软件运行要求，然后下载并安装gx developer软件。安装完成后，打开软件进行基本设置，如选择plc型号，这决定了后续编程的指令集和硬件适配性。

编程基础

1. 创建新项目：在软件界面点击“新建”，选择合适的plc类型和项目保存路径，一个新项目就创建好了。

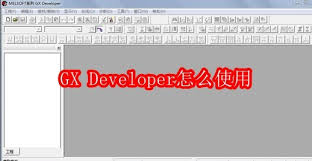

2. 熟悉编程界面：了解菜单栏、工具栏、梯形图编辑区等各部分功能。菜单栏提供各种操作命令，工具栏方便常用功能的快速调用，梯形图编辑区则是编写程序的核心区域。

3. 基本指令运用：从简单的常开、常闭触点开始，学习使用定时器、计数器等基本指令。例如，通过定时器实现设备定时运行，计数器统计产品数量等。

编写程序示例

以电机正反转控制为例，在梯形图编辑区放置输入输出触点和线圈。通过按钮控制输入信号，利用逻辑指令实现电机正反转的切换。当按下正转按钮，正转线圈得电，电机正转；按下反转按钮，反转线圈得电，电机反转。

程序调试与运行

1. 语法检查：编写完程序后，点击“变换”按钮，软件会检查语法错误。若有错误，根据提示修改程序。

2. 模拟调试：使用软件的模拟功能，无需连接实际硬件即可模拟程序运行。设置输入信号状态，观察输出结果是否符合预期，逐步调试程序逻辑。

3. 连接实际plc运行：将计算机通过编程电缆与实际plc连接，下载程序到plc中。运行plc，观察设备按照程序要求准确动作，完成自动化控制任务。

在使用三菱plc编程软件(gx developer)编程及运行过程中，要不断实践，熟悉各种指令和功能的运用。通过严谨的编程、细致的调试，才能实现稳定可靠的自动化控制系统，为工业生产等领域提供有力支持，推动自动化技术不断发展进步。
